Storage Spaces Direct mit Windows Server 2016 TP5

Heute mal ein etwas längere Blog zum Thema „Storage Spaces Direct“ unter dem
„Windows Server 2016 TP5“. Mit Storage Spaces Direct ist es möglich eine „Hyper Converged“ Lösung aufzubauen. Aber was bedeutet das genau? Ich versuche das vereinfacht dazustellen. In der Vergangenheit war es leider immer so, dass wenn man eine hochverfügbare virtuelle Umgebung zur Verfügung stellen wollte, man auch ein „Shared Storage“ für die Virtualisierung benötigte. (siehe nachfolgend Abbildung)

windows_server_2016_storage_space_direct_001

Solche Shared Storage Lösungen sind nicht gerade günstig. Es etablieren sich seit einiger Zeit immer mehr  Hyper Konvergente Lösungen am Markt. Microsoft ist auch auf diesen Zug aufgesprungen. Mit dem Microsoft Server 2016 ist es möglich, statt eines Shared Storage die lokalen Disks in den einzelne Nodes/Servern zu ein gemeinsamen Failover Cluster Storage zu vereinen. (siehe Nachfolgende Abbildung)

windows_server_2016_storage_space_direct_002

„Hyper Converged Storage“ aus meiner Sicht ist das eine schöne Lösung. Die meisten Server haben heute bereits mehrere HDD Einschübe. Es liegt also nahe die Server mit HDD/SSD voll zu bestücken und dann diese Disk zu einem zentralen Storage zusammen zu fassen. Das Schöne daran ist, dass Sie ihren vorhanden Hyper-V Failover Cluster dafür nutzen können, natürlich unter der Vorrausetzung, dass dieser genug HDD/SSD Einschübe hat, somit laufen Virtualisierung und Storage in einem Cluster!

So viel zu Theorie ab zur Praxis 😉

Bevor wir anfangen, möchte ich drauf hinweisen, dass die Anleitung nicht für einen Produktivbetrieb genutzt werden sollte. Der Einsatz erfolgt auf eigene Gefahr, ich übernehme keine Haftung für Schäden!

Vorrausetzungen

Da ich unter chronischen Hardwaremangel leide, baue ich das Ganze virtuell auf. Beachten Sie, dass diese Konfiguration nicht supported ist.

  • Einen lauffähigen Domain-Controller
  • 3 Server mit HDD/SSD, in meinem Beispiel nutz ich 3 x 300GB pro Server
  • Eine Netzwerkkarte für den Cluster/Management
  • Eine Netzwerkkarte für die Replikation, 10Gbit wird hier von Microsoft empfohlen
  • Die drei Server sind bereits mit Windows Server 2016 TP5 installiert worden und sind Mitglied der Domain
  • Die drei Server sind voll gepatcht
  • Ein Share für das Quorum

Anbei mal grob der Aufbau eines Servers skizziert:

windows_server_2016_storage_space_direct_003

windows_server_2016_storage_space_direct_004

Installation

1. Melden Sie sich an den ersten Server an, in meinem Fall ist das der Server „StorageNode1“

2. Starten Sie die Powershell mit administrativen Berechtigungen und installieren das
Windows Feature „File-Services und Failover-Clustering“

Install-WindowsFeature –Name File-Services, Failover-Clustering –IncludeManagementTools

3. Wiederholen Sie diesen Schritt für StorageNode2 und StorageNode3

4. Führen Sie den Cluster Validation Test von StorageNode1 mit dem nachfolgend Powershell Befehl aus.

Test-Cluster –Node "StorageNode1","StorageNode2","StorageNode3" –Include “Storage Spaces Direct”,"Inventory","Network",”System Configuration”
In einer Produktivumgebung sollten Sie ein besonderen Augenmerk auf den Test legen, da Fehler hier schon frühzeitig erkannt werden können.

5. Erstellen Sie den Cluster, indem Sie den nachfolgende Befehl vom StorageNode1 ausführen.

New-Cluster –Name "StorageCluster1" –Node "StorageNode1","StorageNode2","StorageNode3" –NoStorage -StaticAddress "192.168.11.145"

Sie sollten nachfolgende Rückmeldung erhalten!

windows_server_2016_storage_space_direct_010

6. Erstellen Sie einen Share, dieser wird für das Cluster Quorum benötigt. Erteilen Sie  „FullAccess“ für die Cluster Nodes (StorageNode1-3) sowie für den Cluster (StorageCluster)

7. Teilen Sie dem Cluster nun das Quorum zu, mit dem nachfolgende Powershell Befehl.

Set-ClusterQuorum -FileShareWitness "\\DC1.DM-HOME.LOCAL\Quorum"

8. Der Cluster wurde erstellt. Als nächstes aktivieren Sie das Storage Spaces Direct Feature. Dazu führen wir den nachfolgenden Powershell Befehl vom StorageNode1 aus.

Bestätigen Sie alle Meldungen mit „YesToAll“ siehe nachfolgenden Screenshot
Enable-ClusterS2D -CacheMode Disabled -Autoconfig:0 -SkipEligibilityChecks -Confirm

windows_server_2016_storage_space_direct_011

9. „Storage Spaces Direct“ wurde nun aktiviert, jetzt muss noch der Storage der einzelnen Servern, sprich die HDD/SSD, zum Failover Cluster hinzugefügt werden. Hierzu öffnen Sie auf dem StorageNode1 den „Cluster Failover Manger“ und klicken unter „Storage“ mit der rechten Maustaste auf „Pool“ und selektierten aus dem Kontextmenü „New Storage Pool“

windows_server_2016_storage_space_direct_012

10. Der „Storage Pool Wizard“ öffnet sich. Klicken Sie auf „Next“

windows_server_2016_storage_space_direct_013

11. Vergeben Sie einen Namen für den Pool und selektieren den Cluster.
Klicken Sie auf „Next“ um weiter fortzufahren. (siehe Screenshot)

windows_server_2016_storage_space_direct_014

12. Als nächstes markieren Sie die Disks, die als „Hot Spare“ genutzt werden sollen. In meinem Fall habe ich mich entschieden, das jeder Server eine „Hot Spare“ Disk vorhält, somit fehlen Brutto schon mal 900GB. Selektieren Sie alle Disks inkl. der Hot Spare und klicken auf „Next“

windows_server_2016_storage_space_direct_015

13. Es wird Ihnen die Zusammenfassung angezeigt, klicken Sie auf „Create“ um weiter fortzufahren.

windows_server_2016_storage_space_direct_016

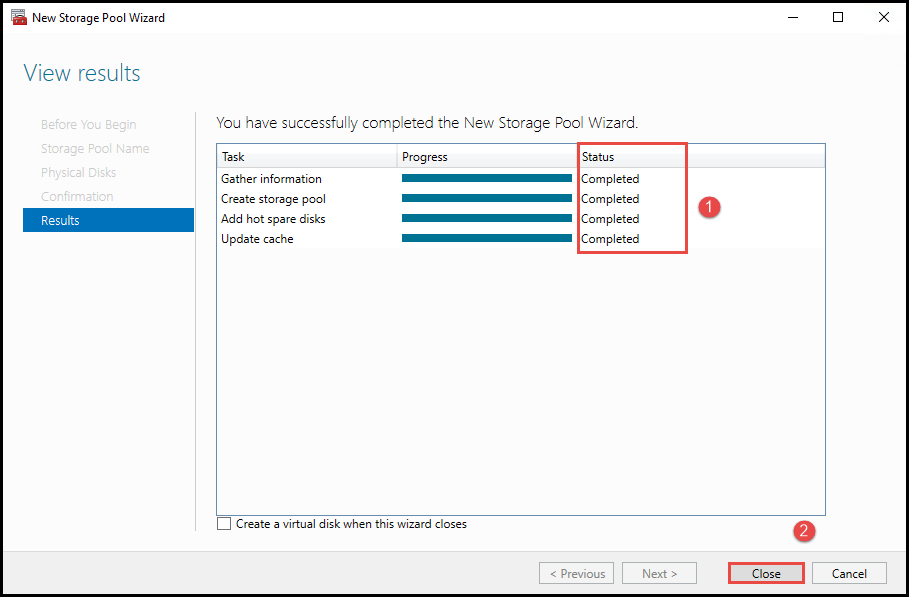

14. Wenn alles erfolgreich durchgelaufen ist, bestätigen Sie den Dialog mit „Close“

windows_server_2016_storage_space_direct_017

15. Sie sollten nun im Failover Cluster Manager unter Pool die hinzugefügten Disks sehen.

windows_server_2016_storage_space_direct_018

16. Im nächsten Schritt wird eine virtuelle Disk erstellt. Klicken Sie im Failover Cluster Manager mit der rechten Maustaste unter „Storage/Pools“ auf den „Cluster Pool 1“ und selektieren dann aus dem Kontextmenü „New Virtual Disk“

windows_server_2016_storage_space_direct_019

17. Es öffnet sich der „Virtual Disk Wizard“. Klicken Sie auf „Next“.

windows_server_2016_storage_space_direct_020

18. Selektieren Sie den soeben erstellten „Storage Pool“, in meinem Fall ist das der „MyClusterPool1“, und klicken dann auf „Next“.

windows_server_2016_storage_space_direct_021

19. Vergeben Sie der Virtual Disk einen Namen. Ich habe hier „MyClusterDisk1“ gewählt. Klicken Sie auf „Next“

windows_server_2016_storage_space_direct_022

20. Aktivieren Sie die „Enclosure Awareness“ und klicken dann auf „Next“ um mit dem Dialog fortzufahren.

windows_server_2016_storage_space_direct_023

21. Als nächstes wird das Storage Layout definiert. Ich habe mich für ein Mirror entschieden. Somit selektieren Sie „Mirror“ und klicken dann auf „Next“

windows_server_2016_storage_space_direct_024

22. Als nächste wird der „Resiliency Type“ definiert. Ich habe mich für ein „Three-way-mirror“ entschieden, was sich natürlich in der netto Kapazität später bemerkbar machen wird.
Aber wie war das? „Sicherheit geht vor“ 😉

windows_server_2016_storage_space_direct_024_1

23. Selektieren Sie die benötigte Größe der Virtual Disk. Weisen Sie der Virtual Disk die „Maximum Size“ zu. Klicken Sie auf „Next“ um fortzufahren.

windows_server_2016_storage_space_direct_025

24. Bestätigen Sie die Zusammenfassung, indem Sie auf „Create“ klicken

windows_server_2016_storage_space_direct_026

25. Wenn alles erfolgreich war, sollte der Status „Completed“ vom Wizard zurück gemeldet werden. Selektieren Sie nun „Create a volume when…..“ um ein Volume für den Cluster zu erstellen.

Dieses Volume ist kein „Cluster Shared Volume“ das Volume liegt immer nur an einem StorageNode aktiv an. Sie können daraus nachträglich ein CSV immer noch erstellen

windows_server_2016_storage_space_direct_027

26. Die virtuelle Disk wurde erstellt. Als nächstes erstellen wir das Volume, hierzu klicken Sie im „Volume Wizard“ auf „Next“

windows_server_2016_storage_space_direct_028

27. Selektieren Sie den StorageCluster1 und die soeben angelegt „Virtual Disk“.
Klicken Sie im Anschluss auf „Next“

windows_server_2016_storage_space_direct_029

28. Geben Sie die Größe an und klicken dann auf „Next“

windows_server_2016_storage_space_direct_030

29. Vergeben Sie Für den Cluster nun den Laufwerks-Buchstaben und klicken auf „Next“

Beachten Sie, dass Volume liegt immer nur an einem StorageNode aktive an.
Es handelt sich hierbei nicht um ein CSV!

windows_server_2016_storage_space_direct_031

30. Geben Sie das „Filesystem“ und die „Allocation unit size“ an, sowie ein Volume Label. (siehe Screenshot)
Klicken Sie auf „Next“

windows_server_2016_storage_space_direct_032

31. Bestätigen Sie die Konfiguration, indem Sie auf „Create“ klicken.

windows_server_2016_storage_space_direct_033

32. Wenn alles erfolgreich war, klicken Sie auf „Close“ um den Wizard zu schließen.

windows_server_2016_storage_space_direct_034

Die Konfiguration ist abgeschlossen. Sie sollten im Failover Cluster Manager unter „Storage/Disks“ das soeben angelegte Volume sehen. Der Owner des Volume ist StorageNode2, siehe nachfolgenden Screenshot.

windows_server_2016_storage_space_direct_035

Melden Sie sich via RDP an den StorageNode2 an. Das Laufwerk  V: sollte im „Windows Explorer“ sichtbar sein. (siehe Screenshot)

windows_server_2016_storage_space_direct_036

Sie können über den Failover Cluster Manager unter „Storage/Disk“ das Volume in ein „Cluster Shared Volume“ umwandeln. „Cluster Shared Volumes“ sind für alle Nodes innerhalb eines Cluster zugänglich, wo hingegen die „Cluster Virtual Disk“ immer nur an einem Node aktiv ist.

Das war es von meiner Seite, der „Storage Spaces Direct“ Cluster sollte nun funktionsfähig sein. Ich hoffe, ich konnte Ihnen einen kleinen Einblick geben.

Sollten Sie Fragen haben, so scheuen Sie nicht mich zu kontaktieren. Nutzen Sie hier die “Kommentar Funktion” des Blogs oder wenn es Ihnen lieber ist via E-Mail. Weiter Blogs werden in Kürze folgen. Ich würde mich sehr freuen, wenn Sie wieder vorbeischauen.
