OPNsense auf einem PC Engines APU2C4 Board installieren

Ein kleiner Blog zum Thema OPNsense. In den letzten Wochen habe ich einige Anfragen zum Thema OPNsense bekommen, ob diese auch auf einem APU2C4 Board läuft. Ich habe mich kurzerhand entschieden, das gleich mal in meiner Labor-Umgebung zu testen. Bei der Installation mit dem aktuellen OPNsense Image bin ich auf einige Probleme bei der Installation gestoßen, diese werde ich in diesem Blog an gegebener Stelle anmerken.

Bevor wir anfangen, möchte ich drauf hinweisen, dass die Anleitung nicht für einen Produktivbetrieb genutzt werden sollte. Der Einsatz erfolgt auf eigene Gefahr, ich übernehme keine Haftung für Schäden!

Schaubild zu Netzwerkaufbau

Vorrausetzung

  • Ein PC Engines Board APU2C4
  • Eine mSATA SSD (in meinem Fall eine KingFast 16GB)
  • Die Software „Rufus 2.15“ um das Image auf den USB-Stick zu schreiben
  • Nullmodemkabel, ein bisschen Old School aber ohne geht es nicht 😉
  • Ein USB nach mSATA Adapter, um die SSD am Windows PC zu formatieren und zu betanken
  • Die Opensense Software mit serieller Konsolenunterstützung
    OPNsense-17.1.4-OpenSSL-serial-amd64.img
  • Die Software 7zip um das *.bz2 zu extrahieren
  • Ein Windows PC, in meinem Fall ein Windows 10 PC
  • Die Software PuTTY, um einen Konsolenzugriff zu erhalten

Übersicht der Hardware

Vorbereiten des USB-Sticks

1. Stecken Sie den USB-Stick in den PC.

2. Starten Sie ein CMD mit administrativen Berechtigungen.

3. Gehen Sie wie im nachfolgenden Dialog beschrieben vor, um den USB-Stick komplett zu löschen.

Bitte beachten Sie, dass hierbei alle Daten auf dem USB-Stick gelöscht werden

4. Wenn der USB-Stick bereinigt wurde, schließen Sie die CMD

5. Entpacken Sie die Software mit 7zip

6. Starten Sie die Software „RUFUS 2.15“ mit administrativen Berechtigungen, um das Image auf den USB-Stick zu schreiben. Gehen Sie gemäß des nachfolgenden Screenshot vor.

7. Bestätigen Sie die nachfolgende Meldung mit „OK“

Bitte beachten Sie, dass hierbei alle Daten auf dem USB-Stick gelöscht werden

8. Bestätigen Sie, dass erfolgreiche Schreiben der Software auf dem Stick, indem Sie auf  „Schließen“ klicken. (Siehe nachfolgenden Screenshot)

9. Entferne Sie den USB-Stick vom PC.

Vorbereiten der mSATA SSD

1. Bauen Sie die mSATA SSD in das „USB nach mSATA“ Adapter ein und schließen diese am PC an. (siehe nachfolgendes Bild)

2. Starten Sie ein CMD mit administrativen Berechtigungen.

3. Gehen Sie wie im nachfolgende Dialog beschrieben vor, um die SSD komplett zu löschen.

Bitte beachten Sie, dass hierbei alle Daten auf der SSD gelöscht werden

4. Gehen Sie wie im nachfolgenden Dialog beschrieben vor, um die SSD komplett zu löschen.

5. Wenn die SSD bereinigt wurde, schließen Sie die CMD

Einbau der SSD in das APU2C4 Board

1. Bauen Sie die SSD aus dem „USB nach mSATA“ Adapter aus.

2. Öffnen Sie das Gehäuse des APU2C4 Boards und setzten die SSD ein (siehe Screenshot)

Bitte beachten Sie, dass Sie nicht statisch aufgeladen sind. Benutzen Sie ein antistatisches Erdungsbändchen wenn Sie mit der Platine hantieren.

Installation der OPNsense Firewall

1. Schließen Sie das Nullmodemkabel an ihren PC und an das APU2C4 Board an.

2. Schließen Sie den Netzteilstecker an das APU2C4 Board an, aber noch nicht an den Strom, da das Board dann sofort bootet!

3. Starten Sie PuTTY und selektieren „Serial“ und setzen Sie die „Speed“ auf 115200
Klicken Sie auf „Open

4. Schalten Sie den Strom ein. Das APU2C4 Board sollte nun booten.
Sobald „PCengines Press F10 key…….“ erscheint drücken Sie F10 um in das Boot-Menü zu gelangen. (siehe Screenshot)

5. Im Boot Menü selektieren Sie 1, um von USB-Stick zu booten. (siehe Screenshot)

6. Warten Sie bist der Autoboot startet. (siehe nachfolgenden Screenshot)

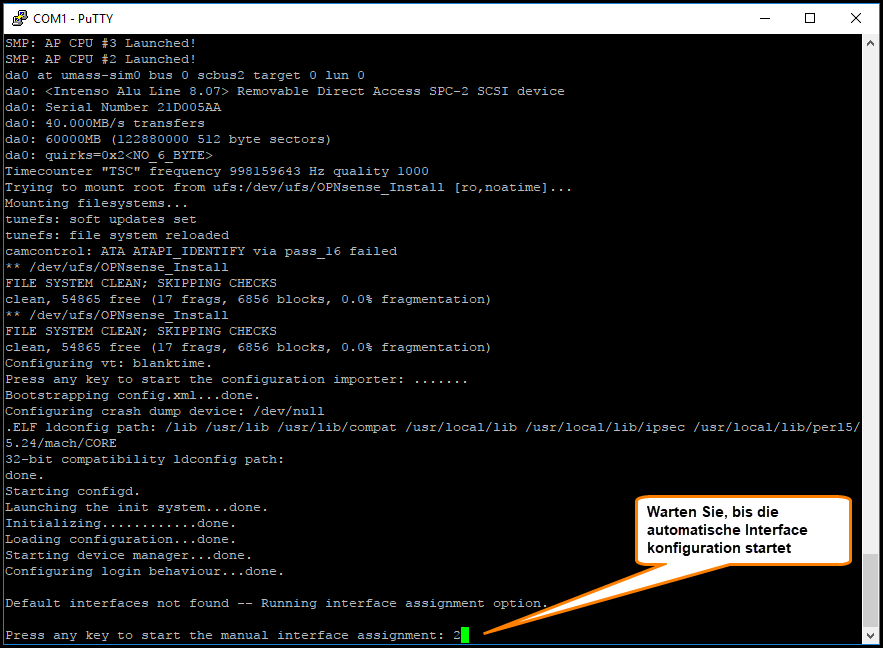

7. Warten Sie bis die automatische Interface Konfiguration startet.
(siehe nachfolgende Screenshot)

8. Melden Sie sich mit dem Standard Login root und dem Password opnsense an und starten mit der Taste 8 die Shell. (siehe nachfolgende Screenshot)

PROBLEM: Leider ist es so, dass die OPNsense Firewall nicht in den Installations-Modus wechselt. Hierzu ist es notwendig diesen manuell zu starten

9. Führen Sie die nachfolgenden Befehle in der Shell aus, um den Installations-Modus zu starten. (siehe nachfolgenden Screenshot)

10. Warten Sie bis der Installer startet!

11. Bestätigen Sie den nachfolgenden Dialog mit ENTER

12. Selektieren Sie „Accept These Settings“ und bestätigen Sie den Dialog mit ENTER

13. Selektieren Sie „Guides installations“ und bestätigen Sie den Dialog mit ENTER

14. Selektieren Sie ihre SSD, in meinem Fall ist das die „ada0“ und bestätigen Sie den Dialog mit ENTER

15. Selektieren Sie „GPT/UEFI mode“ und bestätigen Sie den Dialog mit ENTER

Die Installation startet nachdem Sie die Eingabe bestätigt haben, dieses kann einige Zeit in Anspruch nehmen und ist abhängig von der Größe ihrer SSD.

16.  Bestätigen Sie den Dialog mit ENTER um die Firewall zu rebooten.

Achten Sie drauf, dass der USB-Stick entfernt wird, da sonst die Firewall wieder vom USB-Stick bootet

Konfiguration der OPNsense Firewall

1. Nach dem Neustart melden Sie sich an der Firewall wieder an.

Login: root
Password: opnsense

Drücken Sie die 2 um die Option „Set Interface(s) IP address“ zu selektieren, damit die LAN Schnittstelle konfiguriert wird (siehe nachfolgenden Screenshot)

2. Konfigurieren Sie im nächsten Schritt die IP-Konfiguration für die LAN Schnittstelle der Firewall. (siehe Nachfolgende Screenshot)

3. Drücken Sie nun erneut die 2 um die Option „Set Interface(s) IP address“ zu selektieren, damit die WAN Schnittstelle konfiguriert wird. (siehe nachfolgenden Screenshot)

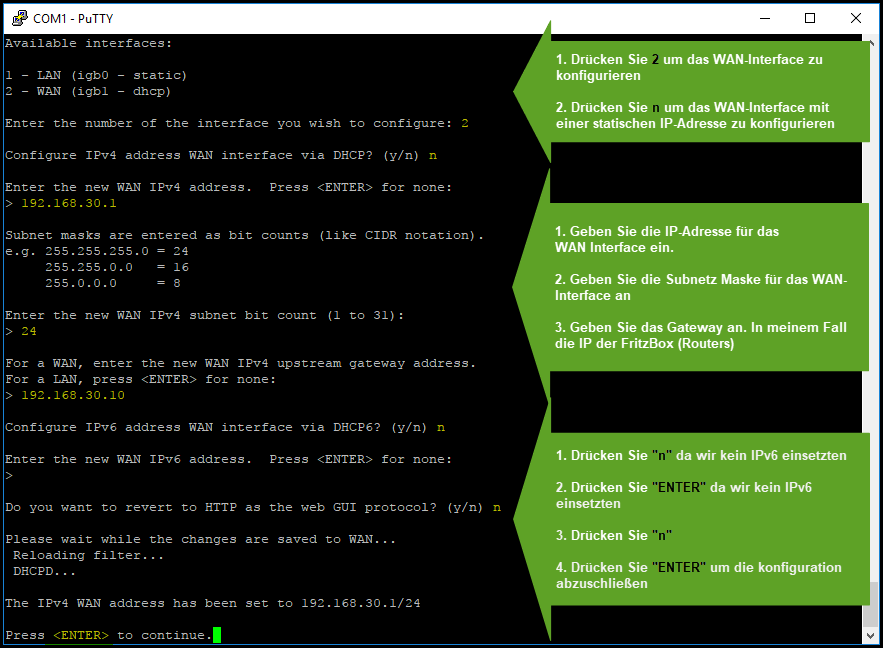

4. Konfigurieren Sie im nächsten Schritt die IP-Konfiguration für die WAN Schnittstelle der Firewall. (siehe Nachfolgende Screenshot)

Beenden Sie die Console Session

5. Wenn Sie alles richtig konfiguriert haben, dann starten Sie den Webbrowser und geben https://<die IP der OPNsense> ein. In meinem Fall https://192.168.11.1 und quittieren die nachfolgende Zertifikatsmeldung (siehe Screenshot)

6. Melden Sie sich an.

Login: root
Password: opnsense

7. Warten Sie das die initial Konfiguration automatisch startet.

8. Klicken Sie im Wizard auf „Next“

9. Konfigurieren Sie die nachfolgenden Felder gemäß ihren Angaben. In meinem Fall lasse ich den Hostname, Domain und die Language auf den Standardwert stehen. Bei den DNS Optionen gebe ich die Googel DNS Server an und entferne die Option „Override DNS“.

Nachdem Sie die Eingaben gemacht haben, klicken Sie auf „Next“

10. Konfigurieren Sie im nächsten Schritt den Zeit-Service und klicken auf „Next“

11. Konfiguriern Sie das WAN Interface gemäß Screenshot.

Wenn Sie mit Privaten-Adressen arbeiten, dann deaktivieren Sie die Option:
– Blog RFC1918 Private Networks
– Blog bogon Networks

12. Bestätigen Sie die LAN IP-Adresse und Subnetz-Mask indem Sie mit „Next“ fortfahren

13. Vergeben Sie ein neues Passwort und bestätigen mit „Next“

14. Klicken Sie auf „Reload“ um die Konfiguration abzuschließen.

15. Warten Sie bis der Reload abgeschlossen ist.

16. Die initiale Konfiguration ist abgeschlossen.

Klicken Sie auf „continue to the Dashboard“

Die Installation der OPNsense Firewall auf einem PC Engines Board ist abgeschlossen. Ich hoffe, ich konnte Ihnen einen kleinen Einblick geben. Sollten Sie Fragen haben, so scheuen Sie nicht mich zu kontaktieren. Nutzen Sie hier die <strong>“Kommentar Funktion”</strong> des Blogs oder wenn es ihnen lieber ist via E-Mail.

Weiter Blogs folgen in den nächsten Tagen. Ich würde mich sehr freuen, wenn Sie wieder vorbeischauen.
